wifi遠程預付費電表(APP充值)

更新：2016-3-20 8:39:13??????點擊：

品牌：???
型號：???

產品介紹

一、概述

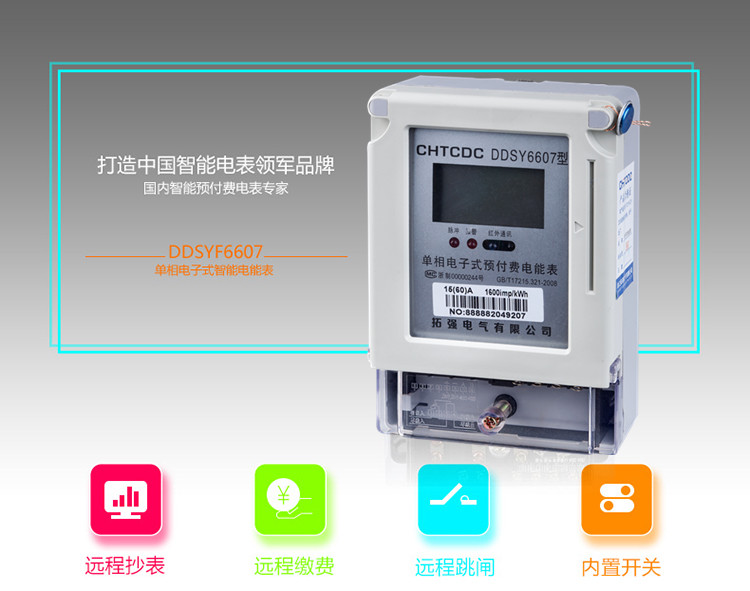

DDSY6607 wifi型 遠程單相預付費電能表，采用先進的專用集成電路設計，全自動表面貼裝（SMT）生產工藝制造。電能表的線路設計和元器件選擇以較大的環境允差為依據，可保證整機長期穩定工作，高精度、高過載、低功耗，可靠性能高。采用符合國際標準的先進的智能IC卡技術實現預付費方式，內置磁保持繼電器。通過控制繼電器實現控制負載的通與斷，實現督促用戶先買電后用電的功能。

主要特點：wifi聯網，應用計算機管理，先購電后用電；在額定電流范圍內能限制最大使用功率（由供電部門限定）；短信通知或自動斷電告警用戶購電；電量為零時，自動拉閘斷電；并具有一定的防竊電軟件設計等。

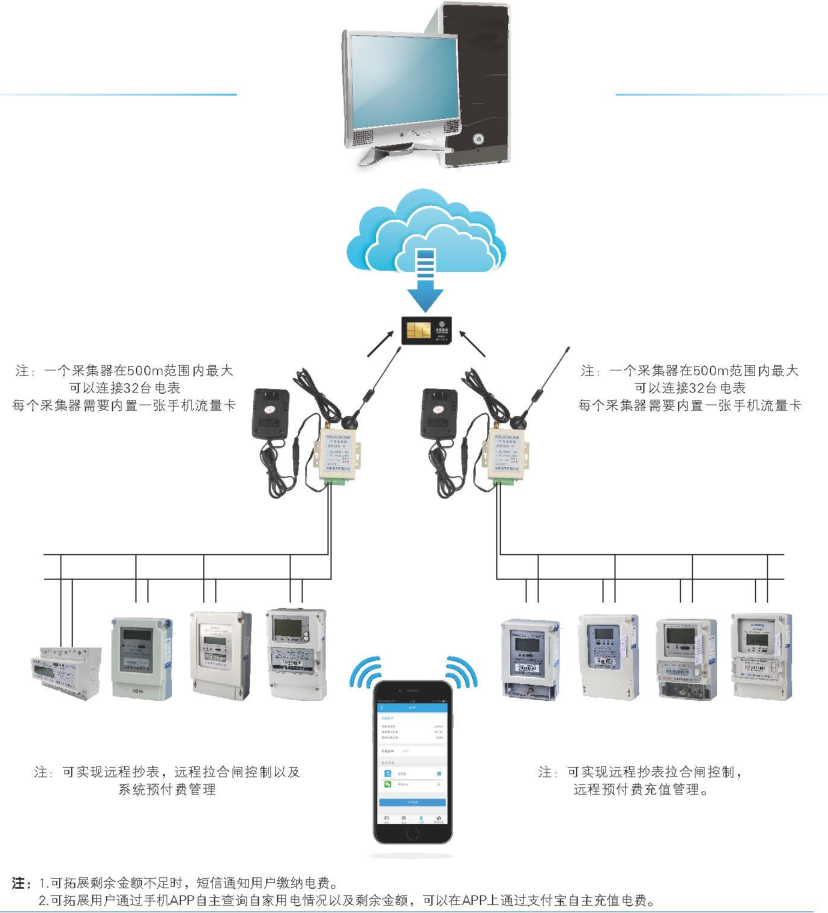

產品符合GB/T17215.321-2008《1級和2級靜止式交流有功電能表》和GB/T 18460.3-2001 《IC卡預付費售電系統第3部分：預付費電能表》的全部技術要求。本儀表符合GB/T 17215.321-2008和 485通訊 DL/T 645-1997/2007標準。具有485跟紅外通訊，遠程拉合閘斷電送電，遠程充值，遠程抄表，無需連線，電表安裝好連接wifi即可遠程控制。

二、工作原理

1、工作原理圖

電能表由分壓器取得電壓采樣信號，分流器取得電流采樣信號，經乘法器得到電壓電流乘積信號，再經頻率變換產生一個頻率與電壓電流乘積成正比的計數脈沖，通過分頻，驅動步進電機計量電度。

電能計量脈經光電耦合器送CPU處理，運算后存儲于存儲器中。由計算機管理信息系統，通過IC卡讀寫器，寫入一定電量和監控要求的IC卡輸入表內微處理器系統，經CPU運算后，提供顯示、報警狀態信號。

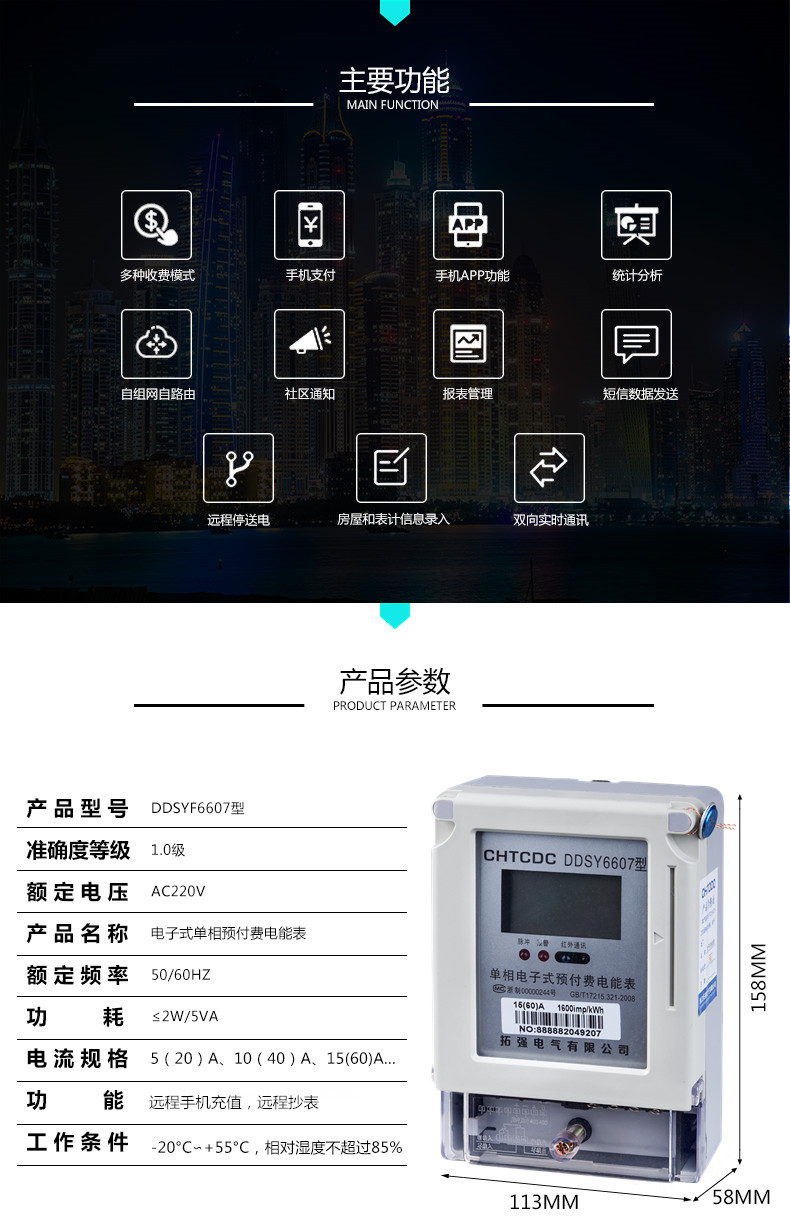

三、規格型號及技術參數：

1、規格型號

規格

型號

精度等級

電壓規格

(V)

電流規格（A）

DDSY6607

1.0

220

5(20)、10(40)、20（80）

2、主要技術參數：

a、基本誤差:

負載電流	功率因數	百分?jǐn)?shù)誤差限（％）
0.05Ib≤I<0.1Ib	1.0	±1.0
0.1Ib≤I≤Imax	1.0	±0.6
0.1Ib≤I<0.2Ib	0.5（滯后） 0.8（超前）	±1.0
0.2Ib≤I≤Imax	0.5（滯后） 0.8（超前）	±0.6
